誠芯微40W雙C口氮化鎵快充方案助力Iphone16系列順利發售。推出的這款40W雙C口氮化鎵快充參考設計具備雙C輸出接口，充電器支持雙口功率盲插，兩個接口均支持40W輸出，雙口同時輸出時支持功率自動分配，且雙口均支持快充，滿足兩個設備同時快充需求。

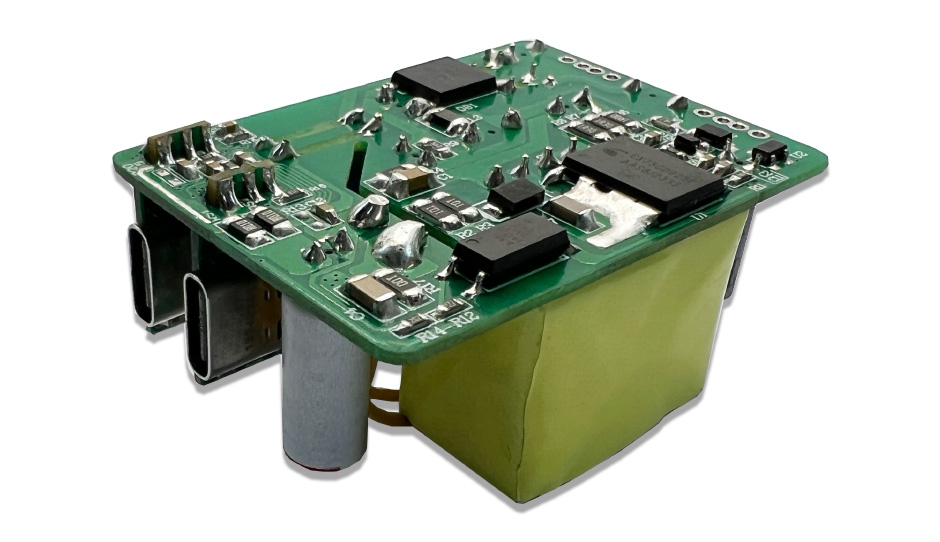

誠芯微40W氮化鎵合封方案參考設計外觀:

這款參考設計采用誠芯微CX75GD025E氮化鎵合封芯片和CX7539F同步整流芯片，大大簡化了充電器的電路設計，減少了元件數量。CX75GD025E內部合封了氮化鎵開關管和高性能準諧振控制器，支持45W應用，CX7539F集成同步整流管和控制器，支持多種工作模式，滿足六級能效要求。DEMO輸出端配置雙C輸出接口，其中USB-C母座采用協議小板焊接。得益于高集成、模塊化的設計，使得CX75GD015E+CX7539F這套合封氮化鎵方案優勢突出。在小巧便攜這方面，提升了產品競爭力。

在充電協議方面，這款40W雙C口氮化鎵快充方案支持QC3.0/QC4+、AFC、FCP、SCP、Apple2.4等市面多種主流充電協議，能夠智能識別設備并匹配最佳的充電模式。無論是手機、平板還是筆記本，都能獲得快速而穩定的充電效果。

PDO報文顯示USB-C口具備5V3A、9V3A、12V3A、15V2.67A、20V2A五組固定電壓檔位和電流組合，以及3.3-11V3A、3.3-21V2A兩組PPS電壓檔位。

誠芯微40W氮化鎵合封方案DEMO一覽：

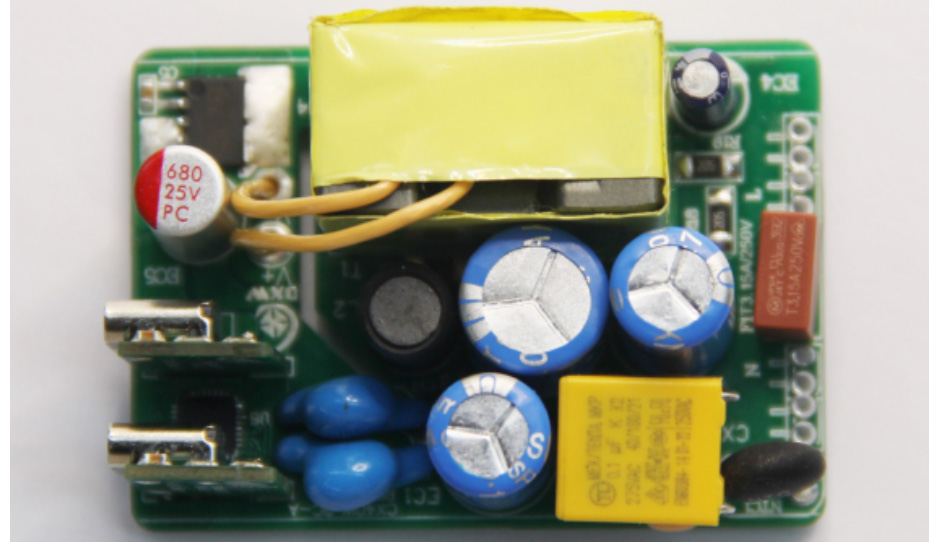

PCBA正面

右下角焊接NTC熱敏電阻，X電容，電解電容*3和1共模電感、兩顆藍色Y電容及2*USB-C口母座（協議位于兩小板中間）。左上角焊接同步整流IC，固態電容、其右側焊接變壓器。在變壓器右側焊接VCC電容，旁邊為輸入保險絲。

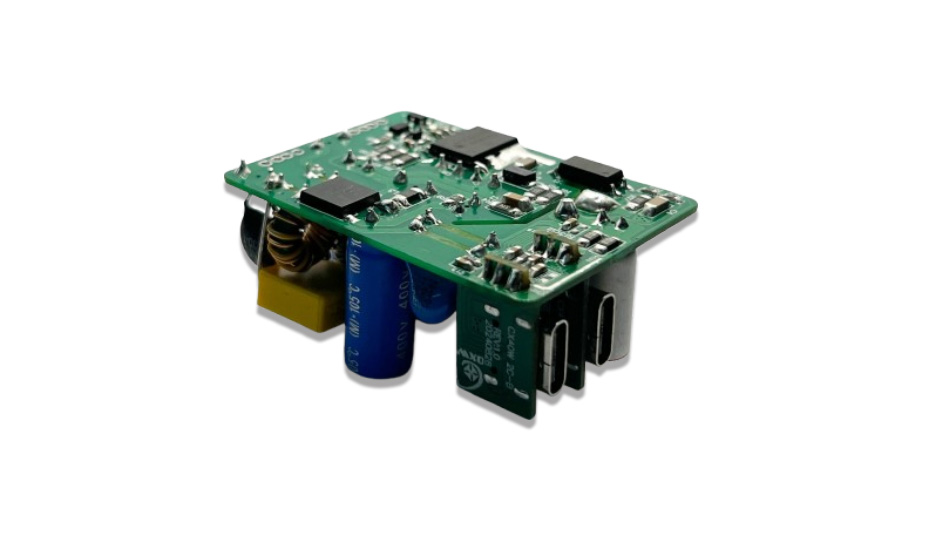

PCBA模塊背面布局了整流橋，氮化鎵合封芯片及光耦。

氮化鎵合封芯片采用CX75GD025E，CX75GD025E這款芯片內部集成了650V/250mΩ導阻的GaN HEMT，邏輯控制器，GaN驅動器，采用反激方式，采用ESOP-10W封裝，輸出功率45W，最高工作頻率200KHz。

同步整流芯片采用CX7539F，CX7539F是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。芯片可支持高達150kHz的開關頻率應用,并且支持CCM/QR/DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

這款40W雙C口氮化鎵快充方案采用了雙C口設計，可同時為兩臺設備充電，大大提升了充電效率。在一個快充設備上實現2個USB-C口輸出均在快充狀態，且兩個接口均可以盲插和互不干擾，解決了多口充電器同時充電性能下降的問題，一次實現兩個設備一起快速恢復電量，解救雙設備或多設備用戶。

誠芯微多款合封氮化鎵方案齊上陣，涵蓋20W、30W、45W、65W、100W等多功率段。一顆合封氮化鎵芯片可輕松取代初級側兩到三顆芯片的功能，通過高集成度的合封芯片，設計出精簡高效的氮化鎵充電器，能夠有效地簡化充電器設計和生產流程，助力Iphone16系列順利發售，助力行業客戶迅速搶占市場。
